ЗКП-1

Перейти к: навигация, поиск


Артикул: ЗКП-1
Производитель: ЗАО «МЕТТЭМ–Производство»
Тип механизма секретности — кодонаборный (перекодируемый)
Тип замка по способу установки — накладной
Назначение — предназначен для установки на металлические и деревянные двери (левые и правые), открывающиеся наружу и внутрь.

Ригель замка представляет из себя защёлку.
Она состоит из двух частей:
— защёлка прямоугольного сечения
— защёлка круглого сечения.
Каждая из частей отдельно нагружена усилием собственной пружины.

Хорошо видны составные части защёлки
Пружины частей защёлки

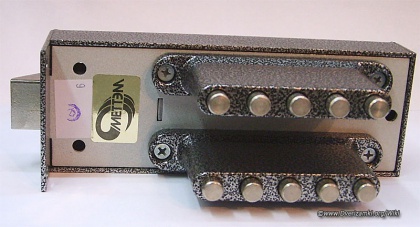

На этой фотографии замок находится в исходном состоянии


Рабочее «взведённое» состояние — это когда прямоугольная (внешняя) часть защёлки утоплена в корпус замка, а внутренняя часть ригеля с круглым поперечным сечением полностью выдвинута. Это происходит при закрытии двери, когда за счёт соответствующих размеров отверстия в запорной планке в запорное отверстие попадает только внутренняя (круглая) часть защёлки.


Взведённое состояние защёлки

Итак, в закрытой двери с правильно установленным ЗКП-1, замок находится в «взведённом» состоянии: часть ригеля с прямоугольным поперечным сечением находится полностью в корпусе замка. За счёт взведённой пружины весь засов замка стремится уйти в корпус, однако этому мешают кодовые элементы механизма, или сувальды, как их называет в паспорте завод-изготовитель. Каждый кодовый элемент механизма нагружен усилием собственной пружины (точнее, «своей» части одной пружины). Для того, чтобы весь засов ушёл в корпус, а дверь открылась, требуется нажать кнопки, перемещающие сувальды, так, чтобы ригель разблокировался.

Пружинный блок кодовых элементов
Сама пружина кодовых элементов

Каждый кодовый элемент в своём канале может быть установлен в двух положениях:
— находясь в зафиксированном положении, под напряжением собственной пружины, один из пазов сувальды совмещён с плоскостью хвостовика засова. То есть установленный в таком положении кодовый элемент изначально не мешает перемещению засова.
— пластина кодового элемента стопорит перемещение засова, поскольку оба паза сувальды находятся выше хвостовика. Именно в кодовых элементах, развёрнутых таким образом, и заключается принцип выставления и набора кодовой комбинации замка. При выставлении желаемого кода соответствующие сувальды в своих каналах разворачиваются таким образом, чтобы при нажатии и переходе в крайнее дальнее положение их паз(ы) совпал(и) с плоскостью хвостовика засова и не препятствовали перемещению. Инструкция по перекодированию приведена в паспорте замка:

Сменить заводской код замка достаточно просто…
…достаточно прочитать инструкцию 🙂
Здесь видны сувальды замка в каналах.
А вот и сами сувальды.

Заводской код замка — 38
При наборе кодовой комбинации, для того, чтобы замок открылся, совершенно очевидно, что нажать соответствующие кнопки требуется одновременно.
Пермещение засова замка изнутри осуществляется ручкой.

Устройство замка имеет существенные недостатки, позволяющие вскрыть его без особых трудностей. Не рекомендуется использовать его, особенно для объектов, требующих защиты. В особых случаях возможно использование при необходимости частичного ограничения доступа, а также в качестве дополнительного замка (например, для обеспечения ограниченного доступа в течение дня, и запирания двери в нерабочее время на основной замок).

Комплектация
