Срубы в лапу

Срубы в лапу

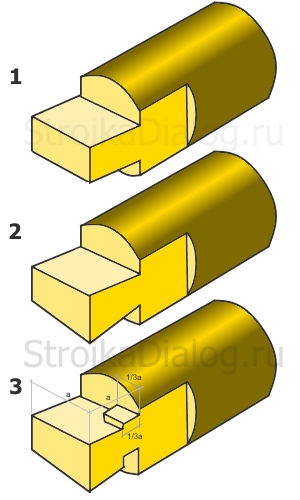

Разновидности выполнения соединений в лапу

  1. Прямое соединение. Может быть односторонним и двухсторонним. В первом случае на торцах брусьев выпиливаются или вырубаются пазы на длину сечения элемента и глубиной равной половине его толщины. Во втором варианте пазы выбираются с верхней и нижней части элемента на четверть его толщины. Скрепление венцов в углах выполняется деревянными нагелями из твёрдых древесных пород. Крепёж происходит в просверленные в шахматном порядке отверстия. Шипы должны плотно входить в отверстие, для чего их диаметр выбирается немного больше самих отверстий.
  2. Ласточкин хвост. Лапы в таких соединениях выполняются с небольшим наклоном. Средняя часть каждой фиксируется между верхними и нижними лапами в виде клина. Соединение получается более прочным и надёжным, но самым сложным для исполнения. Наклонные формы поверхности обеспечивают конструкции дополнительную устойчивость, но наклонная поверхность облегчает проникновение внутрь угла влаги во время дождя. Для исключения негативных последствий обязательно выполняется качественная дополнительная гидроизоляция.
  3. Соединение с дополнительным шипом, получившим название присек. Рубка углов в лапу с такими соединениями отличается большей надёжностью, чем изложенное выше, но более сложно в исполнении. У внутренних углов сруба на верхней детали оставляется шип в виде выступа около 2-х см и площадью до четверти от площади врубки. В нижнем элементе под этот выступ выдалбливается паз. Вхождение присека в паз должно быть плотным без малейшей возможности смещения соединения. Сборка сруба напоминает детский конструктор. При качественном исполнении обеспечивается плотное без смещений прилегание венцов.

Независимо от способа исполнения при рубке сруба в лапу своими руками без наличия достаточного опыта проведения таких работ рекомендуется выполнение золотого правила: первоначально вырубки выполнять немного меньше необходимых размеров. Если вырубка будет превышать нужные размеры, исправить такое упущение будет невозможно, а плотно подогнать соединение, сняв лишнее после примерки, не представляет труда.

Разметка при рубке сруба в лапу

Качественно срубить срубы можно только при правильном выполнении разметки торцов брусьев или брёвен. Брус рекомендуется выбирать одинакового сечения, при увеличении толщины дом будет более тёплым, так как при этом уменьшается количество угловых соединений. При использовании брёвен за образец берётся элемент с самой меньшей толщиной в торце и по нему выполняется подгонка остальных. Для того чтобы с каждым торцом не работать индивидуально, рекомендуется изготовить из плотного картона или фанеры шаблон для рубки в лапу, что позволит выполнять разметку прикладыванием шаблона к каждому торцу.

Разметки включает следующие операции:

  • тщательная торцовка элементов;
  • проведение горизонтальной линии по центру бревна с каждого торца, контроль лазерным уровнем, с отметкой его середины;
  • приложив шаблон, проводятся две вертикальные линии, отстоящие на ширину шаблона от центра, контроль осуществляется вертикальным строительным уровнем;
  • по обрисованным линиям щёчек лап натягивается прочная нить, по которой прочерчиваются продольные части щёчек длиной равной диаметру бревна;
  • по выполненной разметке вырубаются щёчки с проверкой правильности шаблоном, который должен входить плотно, но без больших усилий.

После выполнения рубки всех брёвен в лапу и их тщательной подгонки выполняется контрольная сборка на ровной площадке в стороне от фундамента, с выдерживанием в собранном виде несколько месяцев. Для плотности подгонки брёвен в низу верхних венцов разрабатывается продольный паз, в который при сборке закладывается джутовая лента или пакля. При помощи электрорубанка обрабатывается поверхность брёвен внутри сруба с их подравниванием, срубкой сучковых выступов и резких изгибов. Каждый элемент подлежит маркировке, по которой можно будет выполнять окончательную сборку.

После этого электрорубаном обрабатываются сучковые выступы. Если на бревне есть резкие изгибы, выступы, то выполняется их выравнивание.

Готовые комплекты из бруса с вырубленными лапами и разметкой порядка сборки можно приобрести на специализированных базах.

Возведение сруба

Состав работ:

  1. Сооружение фундамента. Сруб обладает небольшим весом, поэтому нет необходимости в массивных фундаментных конструкциях. Чаще всего применяются столбчатые или малозаглубленные ленты. Гидроизоляция соприкасающихся с землёй поверхностей, при необходимости устройство утепления. Обратная засыпка дренирующими грунтами.
  2. Опорный нижний венец укладывается на горизонтальную гидроизоляцию из двух слоёв гидроизола. Два первых элемента укладываются строго параллельно, на них сверху укладываются перпендикулярно следующие 2 бревна. Получившийся прямоугольник тщательно выравнивается с помощью лазерного уровня.
  3. Монтаж следующих звеньев с плотной подгонкой соединения лап. При сборке используется пакля.
  4. После завершения сборки уплотняются продольные и угловые швы. Дерево обрабатывается огнезащитными и антисептическими препаратами.
  5. В завершении выполняется утепление углов изнутри современными теплоизоляторами.

После окончания сборки сруб выдерживается в течение года укрытым от атмосферных осадков, после чего выполняется повторная конопатка щелей и выполнение дальнейших работ по устройству крыши и отделочным работам.

>
Рубка сруба в лапу: описание, схемы замков в лапу

Отделка сруба в лапу

Многие считают сруб в лапу более аккуратным и советуют обшить его вагонкой или сайдингом. «На вкус и цвет товарищей нет», но не вижу смысл строить сруб, чтобы закрыть его сайдиногом. Хотя под обшивку можно купить более дешевые бревна, а рубка без остатка позволит использовать всю длину бревен для полезной площади дома. Чаще сруб в лапу не обшивают целиком, а заделывают углы дома.

После усадки сруба (через год) проводится конопатка сруба и внешняя обшивка сруба.

©DomiTy.ru

Другие статьи раздела: Сруб

  • Сруб дома из бруса: описание, плюсы и минусы клееного бруса
  • Сруб из лафета: что такое лафет, особенности срубов из лафета, норвежский замок
  • Как комплектуют рубленный сруб при продаже
  • Сруб бани
  • Замок сруба: типы замков сруба, виды угловых врубок
  • Сколько весит сруб: оценочный расчет веса сруба
  • Зимняя рубка сруба, что это
  • Рубка сруба в лапу: описание, схемы замков в лапу
  • Сборка сруба на мох: почему мох считается лучше
  • Этапы строительства бревенчатого дома от покупки до крыши

Сруб в лапу представляет собой очень распространенную технологию постройки деревянного дома. Потому что, в отличие, скажем, от сруба в чашу, такой коттедж менее дорогостоящий, что обусловлено теплосберегающими свойствами подобного строения. Несложно понять, что среди многочисленных преимуществ, которыми славится сруб в лапу, является именно экономия средств хозяина. Денежные затраты в данном случае действительно существенно сокращаются за счет того, что такой дом требует меньше древесины в сравнении с более роскошным срубом в чашу. Сэкономленные деньги можно выгодно потрать на более стойкий и долговечный фундамент, прочную и надежную кровлю, проведение коммуникаций для отопления, электричества, водоснабжения, а также на эксклюзивную декоративную отделку.

Отличие сруба в лапу от других построек

Сруб в лапу легко отличить от деревянных построек по иной технологии по одной особенности: бревна такого жилища, как правило, не видны за углами, потому что прошли рубку без остатка. Такая рубка гораздо сложнее, зато позволяет значительно увеличить площадь деревянного строения.

Отличие сруба в лапу — торцы брёвен не выступают за смежную стену


Важно отметить, что сруб в лапу становится наиболее приемлемым вариантом в случае, когда вы выбираете такой тип внешней деревянной отделки, как обшивка сайдингом, вагонкой или модным нынче так называемым блок-хаусом. Тем не менее, сруб в лапу подразумевает и внутреннюю отделку.

Обшивка сруба в лапу без проблем


Недостатки сруба из бревна в лапу

Объективности ради следует назвать и некоторые существенные недостатки такой деревянной постройки. В первую очередь, сруб в лапу не отличается отменной теплотой. А во-вторых, подобный дом может оказаться некачественной постройкой, которая не годится для зимования. Хотя, безусловно, качество работы непосредственно зависит от опыта, квалификации и таланта ее исполнителя.

Нежелательно выполнять сборку сруба самостоятельно – гораздо безопаснее и надежнее доверить это серьезное дело профессионалам. Потому что недочет в сборке грозит сквозняками, промерзанием углов, наличием щелей, через которые в дом будут попадать незваные гости типа насекомых. Исправить такие проблемы после сдачи объекта уже практически невозможно. Лучше их предупредить или вообще не допускать.

Предлагаю Вам посмотреть фото срубов домов в лапу:






Соединение бревен и бруса в углах: способы и схемы, фото, видео

Если вы решили ставить сруб сами, вам необходимо будет решить, как вы будете соединять бревна или брус в углах. Также нужно будет понять, как при необходимости срастить в длину два бревна или бруса, вставить простенок.

Независимо от того, из чего складывается сруб, есть два типа соединений углах:

  • с остатком (или выпуском) — это когда за местом соединения есть еще некоторый отрезок бревна или бруса;
  • или без остатка.

При рубке с остатком идет довольно большой перерасход материала. Каждый остаток — это не менее 20-25 см. На эти «хвосты» в одном венце уходит 160-200 см. Расход совсем немалый. Но с другой стороны, такую рубку называют «теплый угол», именно потому, что при нормальной конопатке они не выстывают.

Угол в срубе может быть с остатком или без

Рубка сруба без остатка более экономична в плане расхода материала на этапе строительства, но в этом варианте угол — самое промерзающее место. Также при таком способе соединения бревен и бруса в углу сильно сказываются на качестве даже небольшие ошибки. Потому к качеству рубки чаш предъявляются повышенные требования.

Есть большая разница в технологии возведения сруба из бревна и бруса. Бревна имеют округлую форму и без обработки плотно их состыковать невозможно. Потому в нижнем или верхнем венце делают выемку — паз, в/на которую укладывается следующее бревно. Так увеличивают поверхность их соприкосновения. Именно ширина паза и является фактической толщиной бревенчатой стены. От формы паза и точности его исполнения зависит то, насколько теплой будет стена.

С брусом все по-другому. Так как строганый имеет почти одинаковые размеры, а профилированный и клееный без «почти», и грани их плоские, то никакой подгонки и паза не нужно. Потому вся сборка сруба из бруса состоит в формовании соединений в углах. С закупоркой мелких нестыковок успешно справляется межвенцовый утеплитель (джут, пакля, мох). В результате сруб из бруса складывается во много раз быстрее.

Соединение бревен в углах с остатком

Сначала поговорим о срубах из бревен. В последнее время они снова становятся популярны, особенно в загородном строительстве: выглядят привлекательно, еще и натуральны. Причем, даже несмотря на значительный перерасход материала, углы делают с остатком. Эти способы соединения бревен традиционны. Они пришли к нам от прадедов, именно таким способом они строили свои дома.

Сруб в чашу

Как уже говорили, в каждом бревне делают продольную выемку — паз. В углах их подтесывают больше, по форме лежащего поперек бревна. Эта выемка получается округлой формы, потому ее называют чашей, а способ рубки угла — в чашу. Второе название — «в обло».

Разметка чаши верхней и нижней

По месту расположения чаши бывают верхними и нижними. Верхняя, чаша называется так потому, что бревно ложится сверху на венец, обхватывая нижний. Такое соединение называют еще «охлоп». Запоминаем: чаша верхняя, несмотря на то, что формируется в нижней части бревна.

Работа идет в несколько этапов. Бревно предварительно выставляют в сруб и выравнивают. Затем очерчивают контуры паза и чаши, перекладывают на ровную поверхность и там обрабатывают — рубят чаши. Когда выемка готова, бревно снова поднимают и укладывают на место, примеряя. При необходимости корректируют (снова снимают, подрезают, где нужно) и только потом укладывают на уплотнитель (паклю, джут, мох). Все эти телодвижения компенсируются тем, что при таком способе рубки осадки просто стекают по боковым поверхностям стены, а они, как правило, хорошо защищены несколькими слоями пропиток и красок.

Виды чаши для соединения бревен в углах

Нижняя чаша может формоваться прямо в срубе: все манипуляции можно делать на уложенном венце. Когда стены подняты уже высоко, при недостаточной сноровке делать это очень неудобно, потому все равно приходится таскать бревна вверх/вниз. Возможно, потому такой способ менее популярен.

Именно сруб в чашу делать проще: он позволяет скорректировать почти все ошибки. К тому же при всей кажущейся сложности, именно этот тип соединения бревен легче делать новичкам. Все остальные требуют большего плотницкого мастерства.

Как сделать стык сруба из бревна в нижнюю чашу показано в видео ниже. Объяснение подробное, показаны и приемы работы с топором и полный порядок действий. Предварительно необходимо только сказать об инструменте, которым прочерчивают бревно. Это плотницкая черта или скрайбер.

Устройство очень похоже на школьный циркуль. Также с одной стороны есть острый упор, с другой — карандаш. Также, как в циркуле, винтом фиксируется требуемое расстояние. Выставив концы на нужное расстояние, острой частью ведут по тому бревну, под которое нужно вырезать чашу. Карандашом, соответственно, по тому, в котором будут рубить паз и чашу. Так получают разметку, которую затем наводят маркером. Понятнее станет, когда увидите процесс разметки чаши в видео.

Собственно теперь видео о том, как сделать соединение бревен в нижнюю чашу. В первой части речь идет о формовке продольного паза, во второй непосредственно о рубке чаши.

Соединение в охряп

Этот вид соединения представляет собой две полукруглые чаши. Для того чтобы сложенный по такому способу угол был теплым, необходим приличный опыт: даже незначительные ошибки в ширине паза или толщине перемычки станут причиной сквозняков.

Бревно в охряп

Рубка бревна с углами без остатка

Как уже говорили ранее, углы без остатка более холодные, но зато они позволяют значительно сэкономить на стройматериалах.

Угол «в лапу»

Среди соединений бревен в углах популярен способ «в лапу». Он несложно реализуется, и при этом обеспечивает высокую прочность и надежность соединения. Также наличие наклонных пропилов позволяет добиться высокой герметичности. Способ давно опробован, разработаны даже ГОСТы: таблицы размеров для каждого диаметра бревна (смотрите фото).

Таблица размеров соединения в лапу для разных диаметров бревен

Все размеры откладываются относительно найденной середины бревна и проведенной от него вертикальной линии (ее проводят при помощи отвеса).

Соединение бревна без остатка. Угол в лапу

Порядок работ такой:

  • Находим длину обрезанной части (называют болваном). Она должна быть не меньше диаметра самого большого из имеющихся бревен (на рисунке она обозначена L). Откладываем от края бревна это значение (пусть будет 250 мм), проводим в этих местах вертикальные линии. Они будут границами болвана.
  • Пусть, диаметр обрабатываемого бревна 200 мм. От линии середины откладывают по 1/2 значения А. Д для бревна 200 мм это 141 мм. Это значение делим пополам и откладываем по обе стороны от центра. Проводим вертикальные линии.
  • Стесываем (срезаем цепной пилой). В результате у вас должна получиться такая же картина, как на рисунке а).
  • Берем соответствующие размеры из таблицы и размечаем их на болване.
  • Излишки стесываем (срезаем). Получиться должна фигура как на рисунке б).

    Так выглядит угол из бревен в лапу (ласточкин хвост из-за того, что соединение в виде трапеции)

Так обрабатывают все бревна поочередно. Как видите, размеры зависят от диаметров бревен. Чтобы не мучатся каждый раз с расчерчиваем, делают шаблоны из тонкой фанеры по тем диаметрам бревен, которые есть в наличии (подписывают их). Потом, найдя середину и сделав болван, прикладывают и обводят подходящий шаблон. При таком порядке работы меньше шансов ошибиться, и времени рубка чаш занимает меньше.

Соединение бруса в углу без остатка

Есть несколько типов соединения. Традиционно для бань и домов используются «в полдерева» и «в лапу». Отличаются они только формой. В полдерева имеет ровные, параллельные грани. Реализуется просто. При стыковке бруса «в лапу» форму шипов делают трапециевидной. Она чуть сложнее в исполнении, но меньше шансов возникновения сквозных отверстий.

Стыковка бруса в углу без остатка: в полдерева и в лапу

Есть еще несколько видов соединения бруса встык. Они не очень надежные и не обеспечивают должной герметичности, хотя и экономны с точки зрения расхода материалов. Для жилых строений используются редко, в основном — для возведения хозяйственных построек.

Простое соединение встык происходит с чередованием. Так угол получается более прочным. Для усиления можно использовать стальные пластины или сбивать брус длинными гвоздями под углом.

Соединение бруса встык

Также есть способы сборки встык со шпонками разной формы.

Еще один способ строительства: по каркасно-брусовой технологии. Тогда в углах и в местах соединения бруса по длине, ставится вертикальная стойка со сформованными в нужных плоскостях пазами. На концах бруса формуется соответствующей формы шип. При укладке приходится «надевать» каждый элемент сверху.

Преимущество в том, что можно все шипы сформовать по единому шаблону, а потом просто собрать все, как конструктор (не забывая укладывать межвенцовый утеплитель). Соединение получается герметичным и вполне надежным, притом самого стыка не видно и вид получается очень привлекательный.

Соединение бруса по панельной технологии: быстро, тепло и надежно

Способы соединения «в лапу»

Рубка стен «в лапу» считается более сложным, но экономичным способом.

Добротный, качественный сруб — тот, в котором полностью отсутствуют щели, допускающие в помещение сквозняки. Основная задача мастера — сделать геометрически точные угловые соединения бревен.

Существуют три основные схемы соединений: прямая лапа, лапа с присеком и ласточкин хвост.

Прямая лапа

Прямая лапа

Наиболее простое из них – соединение «прямая лапа». При таком способе рубки сруба тёска поверхностей производится только в горизонтальном и вертикальном направлении. Прежде чем приступить к рубке, следует провести разметку бревен. Для этой цели можно сделать специальный шаблон, который просто прикладывается к каждому из торцов. По готовым контурам производится рубка «лап». Материал для шаблона – плотный картон.

В качестве эталона выбирается бревно с самым маленьким диаметром в вершине. Размер «лапы» для этого бревна будет основой шаблона для разметки всех торцов.

Идеальный вариант материала для сруба «в лапу» — бревна одинаковой толщины. От толщины бревна зависит уровень тепла в доме: чем оно толще – тем меньше соединений, и, соответственно, сокращается количество путей для проникновения холодного воздуха.

Любой деревянный дом подлежит естественной усадке, поэтому в ходе рубки сруба следует предусмотреть обустройство зазора размером не больше полусантиметра, который впоследствии компенсирует ее последствия. Величина зазора увеличивается до одного сантиметра, если изготавливаются продольные монтажные пазы.

Лапа с присеком

Лапа с присеком

Это достаточно сложный способ соединения, сделать который качественно смогут только строители с большим опытом. Технология рубки сруба в лапу с присеком подразумевает наличие на «лапе» выступающего на 2 см вверх шипа, площадь которого составляет четверть площади самой «лапы». Шип располагается с внутренней стороны угла. В бревне, укладываемом сверху, для этого шипа делается углубление соответствующего размера. Принцип сборки данного типа соединения напоминает детский конструктор. Процесс рубки «лапы с присеком» требует почти ювелирной точности, в чем и заключается его сложность.

Соединение «Ласточкин хвост»

Соединение ласточкин хвост

Сруб получается не менее прочным, если соединение выполнено по схеме «ласточкин хвост». В данном случае вырубается не прямая, а косая «лапа», что в значительной степени усложняет процесс изготовления. Но в итоге различные углы наклона плоскостей «лапы» предотвращают деформацию бревна и лучше защищают помещение от ветра. «Лапа», срубленная в форме конуса, в ходе усадки дома уплотняется, а не рассыхается. Срубленный таким образом дом отличается устойчивостью и надежностью.

Минусом этого типа сруба является то, что по наклонному углу лап в сруб может попадать дождевая вода. Однако, при правильном подходе к обработке торцов, этой неприятности вполне можно избежать.

Способы фиксации бревен в срубе

В целях более плотного прилегания венцов друг к другу необходима их фиксация, которая осуществляется с применением шипов – прямых (или вставных) либо коренных.

Прямые шипы (колья) вбиваются в сделанные в «лапах» сквозные отверстия в шахматном порядке. Главное, чтобы эти шипы не попадали друг на друга. Если есть необходимость, усилить конструкцию можно путем вбивания прямых шипов по периметру. Такая мера способствует предотвращению деформации бревен.

Фиксация бревен шипами: 1-коренной шип, 2-вставной (прямой) шип

Коренные шипы не вбиваются, а делаются в процессе вырубки и подготовки бревен к укладке. Принцип действия такого типа соединения — шип/паз.

Важнейшая цель, которую преследует фиксация бревен – сделать максимально теплым угол дома. Чем меньше щелей между «лапами», тем теплее дом.

Небольшая подсказка: если вдруг, в результате ошибки неопытного строителя, между «лапами» образовалось ненужное пространство, вбитый нужной ширины клин может исправить ситуацию. Безусловно, подобных соединений в больших количествах следует избегать, потому что сплошная заплатка на таком важном участке сруба, как угол, — не выход из положения.

Завершающие работы

По окончании сборки сруба необходимо провести мероприятия по защите древесины от воздействия внешних факторов и насекомых, которые наносят непоправимый вред всему строению. Сегодня для этого существует масса эффективных средств – всевозможные пропитки и антисептики широко представлены на рынке строительных материалов. Повысить пожароустойчивость помогут специальные покрытия.

Утепление углов – еще одна обязательная операция. Широкий ассортимент и правильный выбор теплоизоляционных материалов – залог успеха в решении вопроса о постройке дома, пригодного для комфортного проживания в любое время года. С этой же целью можно применять угловую доску.

Появляющиеся в процессе усушки древесины трещины и зазоры нужно обработать специальными растворами или заделать с помощью клиньев.

Наружная отделка рубленых домов не составляет проблемы. Правильные ровные углы, которые получаются в результате рубки сруба методом «в лапу», легко обшить виниловым сайдингом или другими современными материалами. Они придают строению благородный и аккуратный внешний вид. Существующие варианты отделки настолько разнообразны, что вполне реально воплотить в жизнь самые смелые дизайнерские идеи.

Построить своими руками сруб «в лапу» достаточно сложно. Если отсутствует опыт в проведении подобных работ, лучше воспользоваться услугами строительной фирмы. На крайний случай – пригласить специалиста, который помог бы избежать непоправимых ошибок, контролируя ход работ.

К сожалению, строение, рубленое «в лапу», не отличается особой долговечностью. Нарушенная структура древесины при таком способе изготовления сруба способствует снижению качественных характеристик, особенно под воздействием негативных природных факторов. Максимально продлить жизнь сруба можно, проведя комплекс профилактических работ, а также внимательно следя за состоянием стен в процессе эксплуатации.

Используемая веками, истинно русская технология рубки срубов «в лапу» необычайно популярна в России по сей день. Традиции и опыт наших предков очень востребованы в современном деревянном домостроении. Плотники, познавшие хитрости давних мастеров и освоившие новые веяния в строительном мире, — незаменимые помощники в таком непростом деле, как постройка деревянного дома.

Секреты и нюансы

Инструмент Удаление коры Выкладка бревна Начальная разметка Вырубка лапы Подгонка плоскостей лап Пазы сруба

Срубить сруб самому — вполне реально. Сейчас все подробности узнаем и посмотрим, ну и топор Вам в руки.

Такого материала в интернете Вы больше нигде не найдёте, так как везде показана рубка сруба из первосортных брёвнышек, но первосортный кругляк достать неопытному человеку не просто, поэтому будем рубить из того, что бог послал, не в ущерб качеству.

В тот раз бог послал лес поваленный ураганом, и о первом сорте речи нет даже близко. Тем не менее мы из него срубим отличный сруб для бани.

Достанете первый сорт — отлично, облегчите себе труд.

Инструмент

Для изготовления сруба потребуется следующий инструмент:

1. Топор

2. Ножовка или бензопила

3. Рубанок-шерхебель или электрорубанок

4. Уровень 40 — 60 см.

5. Металлическая линейка 40 — 60 см.

6. Строительный шнур-малка.

7. Шаблон.

О шаблоне подробнее, так как его предстоит сделать. Шаблон под лапу канадку (ласточкин хвост). Вот он:


Размеры шаблона

А — ширина, берётся относительно макушечной (тонкой) части самого тонкого бревна. Ширина шаблона берётся уже этой части на 4 сантиметра. Например если толщина бревна 20 см., то ширина шаблона 16 см.

В — 3/4 от А

С и D — 2/4 от А

E — 1/4 от А

Удаление коры

Первым делом удаляем кору с брёвен. Со всех. Чтоб бревно под корой не запрело, а в тёплое время, под ней не активизировался бы короед.

Операция эта делается лопатой, заточенной вот так:


Со снятой корой брёвна могут лежать очень долго, но если предполагаемый срок хранения превышает полгода, надо обеспечить продуваемость, и накрыть стопу сверху рубероидом, или чем-то подобным.

Выкладка бревна

Работа начинается с выкладки бревна. Для этого делаются две подставки с выемками, на которых бревну придаётся нужное для разметки положение.

Если материал первого сорта, без заметных изгибов, бревно выкладывается по годовым кольцам так, чтобы та часть где годовые кольца тоньше, получилась в дальнейшем с внешней стороны сруба.

Если материал не первого сорта, то бревно выкладывается в соответствии с имеющимися изгибами, которые должны быть обращены или вверх или к наружной стороне. Или в обеих этих направлениях. Только не вниз и внутрь.

Будьте внимательны. На первый взгляд бревно может показаться очень ровным, но взгляд вдоль него сразу определит искривление.


При выкладке определяем и направление укладки бревна в сруб относительно предыдущего. Комельная часть укладывается на макушечную, и наоборот.

Начальная разметка

Брёвна подбираются следующим образом: 1-ый венец — самые толстые, затем потоньше и к середине самые тонкие. с 7-го венца снова потолще, и последний прижимной венец — толстый.

Для разметки бревно торцуется. Специальных приспособлений для этого нет — делается на глаз, но чем ровнее будет сделана торцовка, тем меньше будет затем подгонки и вероятности щелей в углах.

Торцовка делается точно по размеру, одинаковому для всех брёвен стены.



После торцовки по уровню проводим горизонтальную линию по самой широкой части торца бревна (у первого сорта это середина), отмечаем её центр, и от центра берём ширину шаблона.



По ширине шаблона, по вертикальному уровню проводим две линии, начав тем самым обрисовку щёчек лапы.


Затем по этим линиям натягиваем нитку между торцами бревна, и по ней прочерчиваем продольную часть щёчек, длиной 25 — 30 см. Только все одинаковые.



В результате на концах бревна получится вот такая разметка:


Вырубка лапы

По разметке вырубаем щёчки лапы.



Ширину щёчек подгоняем точно по ширине шаблона, чтобы он входил плотно, но без напряга. Пока рука не набита их лучше сделать с небольшим запасом, а потом подтесать топором до нужного размера.



Бензопила для выреза щёчек применяется тогда, года на них есть сучки. Если сучков нет, то сегмент целиком вырубается топором.

Переходим к изготовлению посадочного места лапы. У первых двух брёвен одно посадочное место — верхнее.

Надеваем на лапу по середине шаблон и отчерчиваем по верхней границе. Узкая часть шаблона находится с наружной стороны стены.


От края границы очерченой по шаблону, вверх проводим линию по вертикальному уровню с обоих сторон. Расстояние от границы до верха бревна, с широкой (внутренней) стороны, должно быть не менее 5-и сантиметров.

.

Затем отчерчиваем край посадочного места, прорезаем торец, и срубаем сегмент бревна. Важно при прорезании торца, не сделать пропил ниже границы шаблона.




Так же делается лапа на противоположном конце бревна. Затем по этим же инструкциям делается второе бревно, которое в срубе будет параллельно первому.

Переходим к поперечным брёвнам первого венца. Торцовка, разметка и щёчки у поперечного бревна делаются точно так же как и у первого. А вот лапа немного по другому, так как она уже полная, с двумя посадочными площадками, верхней и нижней.

Сначала делается нижняя площадка лапы. Отмеряем примерно 5 см. от низа бревна, устанавливаем и очерчиваем шаблон.

Почему примерно 5 см.? Так как брёвна не отличаются идеальной ровностью, да и торцовка поначалу скорее всего будет не идеальной, то и шаблон скорее всего уведёт плоскость, поэтому её нужно будет подгонять по нижней лапе, и эта подгонка может съесть ещё 1 — 2 см.

В результате мы получим нормальную глубину лапы. Глубина лапы должна быть примерно 0.5 от ширины паза, так что если средняя ширина паза 12 — 14 см., то глубина лапы нормально 6 — 7 см.

Не забудьте, что узкий конец шаблона с наружной стороны. Верхний край можно пока не отчерчивать. Я здесь отчертил, чтобы Вам было понятнее.



Теперь по уровню отчерчиваем внутренний край лапы.


Переворачиваем бревно, и так же как и на первом бревне отчерчиваем край и делаем прорез, и так же вырубаем лапу, только если на первом бревне делался верх лапы, то теперь, на поперечном мы делаем низ.

Верхнюю посадку пока не трогаем, так как нижнюю ещё придётся подгонять.

После этого берём электрорубанок и обрабатываем сучковые выступы. Если на бревне есть резкие изгибы, выступы, то подравниваем и их.

Нам осталось подогнать плоскости лап продольного и поперечного брёвен, но как это делать, чтоб опять не повторяться, я покажу на втором бревне, на котором уже будет паз.

А пока установим поперечные и выведем всю конструкцию по диагоналям и уровню. Уровень берётся по низу первых брёвен.

Подгонка плоскостей лап

У нас готовы верх лапы первого бревна и низ лапы первого поперечного. Теперь нужно эти плоскости подогнать.

Первым делом выводим вертикаль. Делается это с помощью уровня и клинышка.


Выставив таким образом бревно, смотрим зазор, определяем и отчерчиваем места на лапе которые нужно подрубить, чтоб не было щели и бревно легло строго по вертикали.

После подгонки замеряем получившуюся глубину нижней плоскости лапы, и по этому размеру отчерчиваем по шаблону и вырубаем верхнюю плоскость. Таким образом лапа будет находится точно по середине бревна.

Теперь готовим втрое бревно. Оно будет продольным, с пазом, и по такой же инструкции будут делаться все последующие брёвна.

Выставляем бревно как сказано выше, вырезаем щёчки и вырубаем низ лапы глубиной примерно 5 см., обрабатываем рубанком сучки и выступы и устанавливаем на предыдущее.

Выставляем вертикаль с помощью клинышка, и смотрим какой зазор получился между брёвнами.

Нюанс тут такой. Чем равномернее будет зазор между брёвнами, тем равномернее получится паз, так что если зазор будет очень неравномерным в силу несортности, то брёвна лучше доработать рубанком.

Ширина зазора должна получиться не более 2/3 ширины черты. О черте подробнее.

Черта — инструмент с помощью которого делается паз. Черта бывает разных видов и конструкций, но общее у всех одно — одинаковое расстояние по всей длине венца.

У меня она вот такая.

Пазы сруба

По черте отмечаем размер на который будет просаживаться бревно, тем самым подгоняя плоскость лапы и отчерчиваем границы паза. Низ черты должен лежать на предыдущем бревне, а верх делать царапину на верхнем.



Затем делаем поперечные неглубокие пропилы между границами паза. В области сучков почаще.


Отчертив берём топор, подрубаем лапу, и вырубаем паз.


После вырубки паз можно довести шлифмашинкой с лепестковой насадкой.

После такой доводки ни в лапах, ни меж брёвен практически не остаётся щелей, что потребует минимум прокладочного материала, и избавит от дополнительных конопаток.


В результате получился вот такой срубик.


С бревном первого сорта не было бы канители с подгонкой. При хорошей торцовке, и чётком выполнении щёчек, лапу можно вырубать по центру бревна сразу и сверху и снизу, после чего выставлять бревно для отчерчивания паза.

Желаю трудовых успехов.

Раздел Стройка >>>Подраздел Сруб>>>

admin
