BMW 5 series ///М5-35 «Буцефал» › Бортжурнал › Её величество Груша — никак не скушать

Все так же, как и раньше жуткая нехватка времени на написание того, что было сделано, а особенно «как». Но я постоянно помню про драйв, поэтому сегодня все-таки в пятничный вечер решил выделить несколько минут для отчета.

Итак, вкратце о предыдущей проблеме — её величестве Груше! Ещё до поездки в Кемерово и вообще до первого запуска двигателя я получил ремкомплект насоса гидроусилителя. Кто следит за БЖ, тот знает, что с насоса 2 года и началась разборка авто.

Так вот, о таинственном ремкомплекте (секрет баварских индейцев номер 1):

Его оригинальный номер 32 41 1 135 880, мне обошелся в 975 рублей. В его комплект входит сальник и уплотнители насоса:

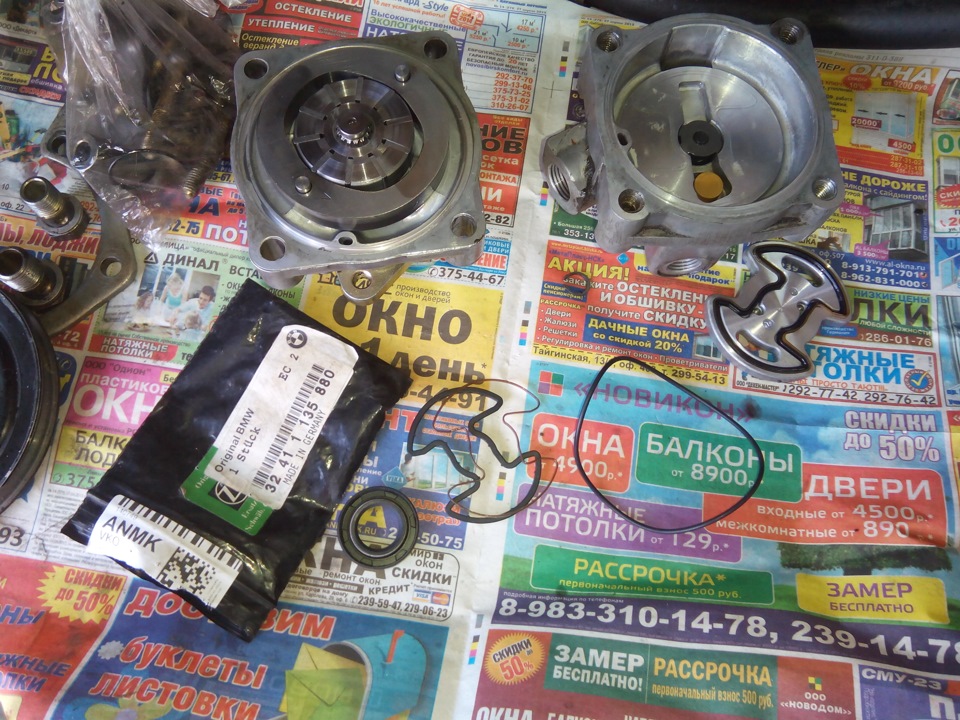

Все разобрал в стерильных условиях, отдефектовал насос — явных признаков износа не было, все почистил, смазал Шевроном и собрал. При сборке очень важно не упустить следующее:
1. Сальник не нужно загонять до конца. Именно из-за смещения сальника внутрь до упора со временем появляется осевой люфт насоса.
2. Лопасти крыльчатки ставятся тупыми торцами внутрь, а немного округлыми торцами наружу.
3. Собрать две половины насоса правильно: на фото видно два отверстия, которые отступают от наружнего кольца. Их нужно совместить друг с другом.
4. Конечно же, соблюдать стерильность и аккуратность.

Теперь о производителе ремкомплекта. Ежу понятно, что насосы в БМВ стоят ZF, которые ставятся почти на все европейские авто, в результате чего возникает вопрос: откуда у БМВ ремкомплект?

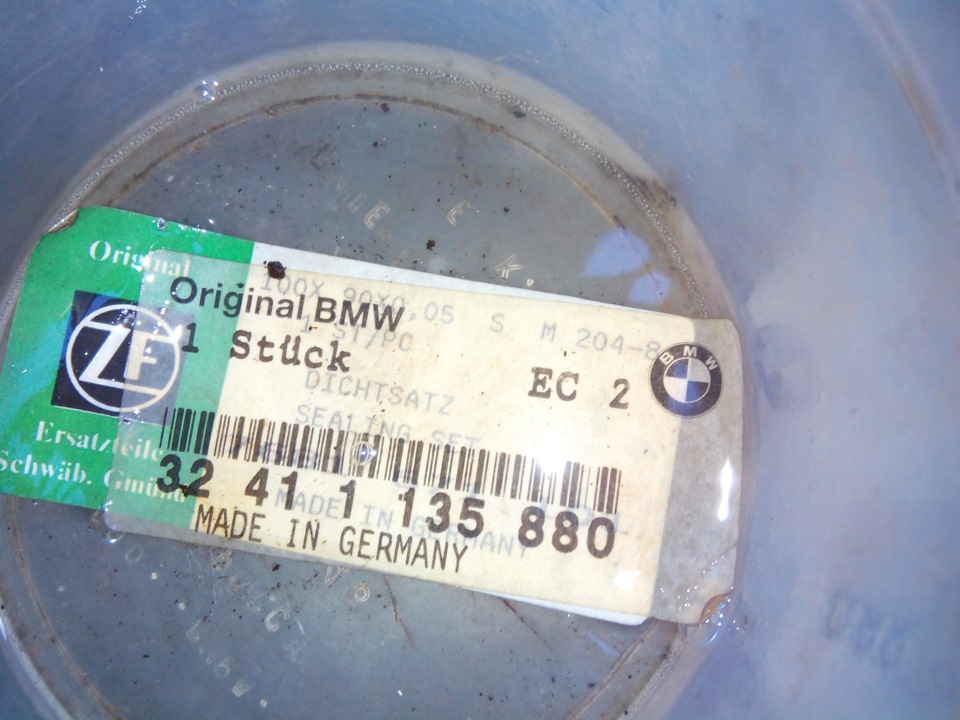

Но БМВ особо и не скрывают, что они являются транзитом, как минимум тем, что клеят свою наклейку на наклейку ZF. Да и маркировка на сальнике выдает свою принадлежность монополисту европейских систем ГУР и АКПП. Очень хотелось разгадать, что же за парт номер собственно ZF. А наклейку садят на хороший клей, поэтому хак должен быть с головой. В итоге мы замочили склеенные этикетке в бензине и (о чудо!) номер ZF проявился:

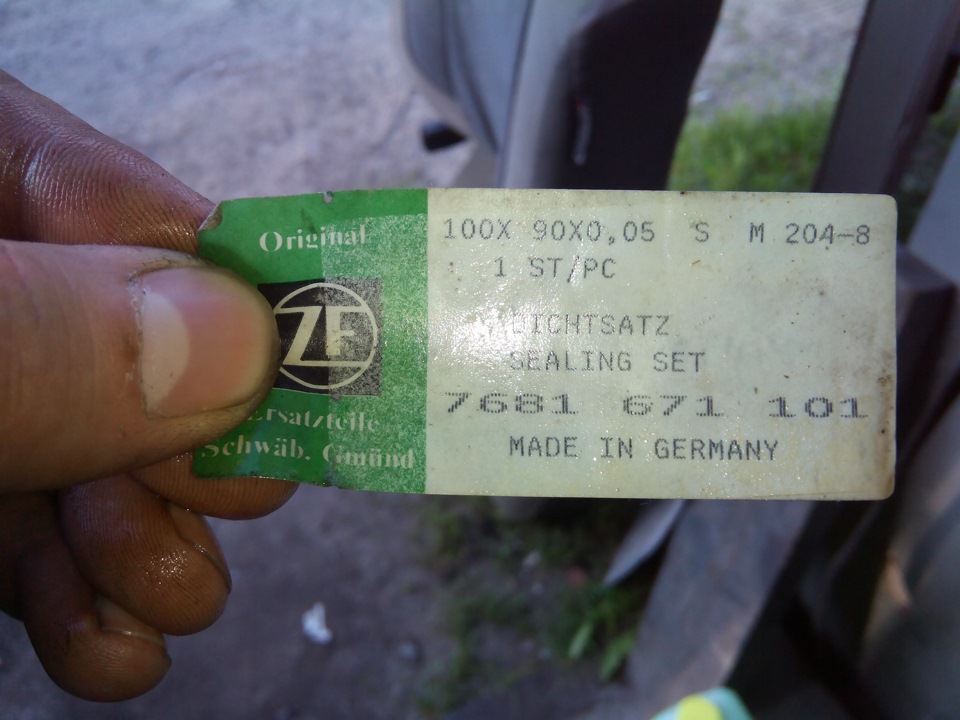

Немного подержав ещё наклейку в бензе, удалось аккуратно их расклеить:

Может, кому будет полезно=)

Так вот: возвращаемся к поездке в Кемерово, когда пройдены все муки сборки авто и начинаются проблемы : руль туговат, тормоз туговат. При резком нажатии тормоза руль начинает закусывать, после дачи оборотов с отпущенным тормозом руль опять туговат, но чувствуется, что с усилителем. Если долго стоять на зажатом тормозе опять же руль начинает закусывать.

Этап первый: замена шлангов низкого давления во время поездки в Кемерово (об этом в предыдущей записи), потому как они были откровенно сопливыми.
Эффект: до первого торможения. Но хотя бы сухо под капотом — и то прогресс.
Имеем следующие симптомы:
— при вращении руля уровень жижи падает,
— при нажатии на тормоз — растет,
— обратку с регулятора давления можно хоть снять и свесить, а вход в бачок заглушить. Потому что из обратки не выходит НИЧЕГО и НИКОГДА=)
При всем этом после глушения мотора можно 9-10 раз на тормоз и убедиться в живости груши (ну, новая она, чего ей будет?). При этом, естественно, уровень в бачке растет, ибо мы выгоняем жижу из груши. После полного выкачивания содержимого груши для последующего наполнения груши при запуске мотора требуется 9 секунд (наблюдается по падению уровня в бачке, сетку при этом нужно снять).

Этап второй: вникание в работу гидроусилителя тормозов (это уже по возвращению в Новосибирск).

Принцип работы системы гидроусилителя тормозов и руля (секрет индейцев номер 2).

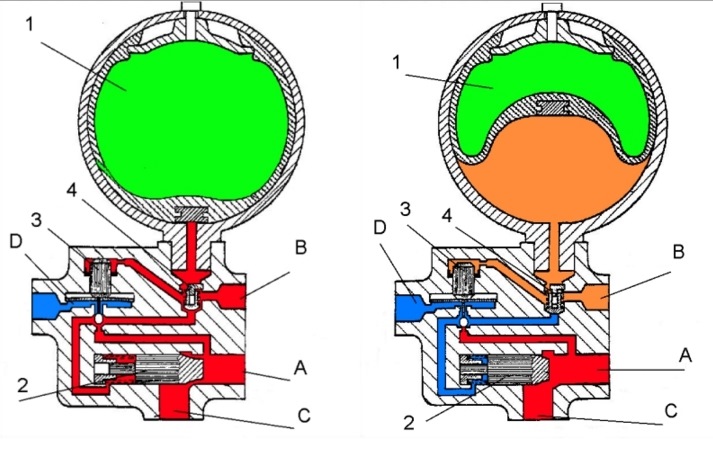

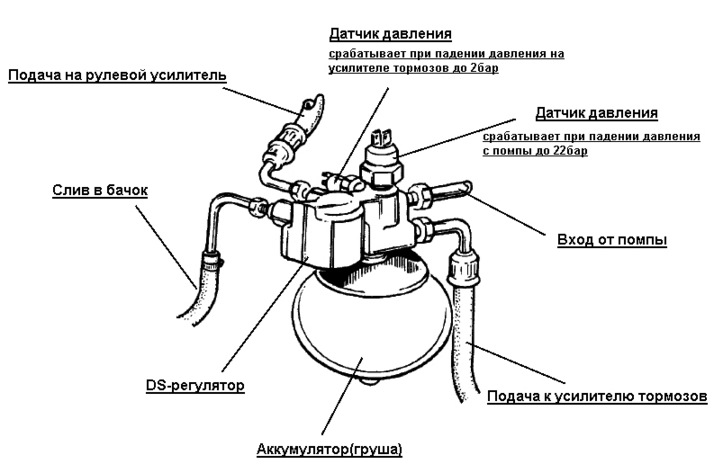

Итак, самая загадочная часть системы ГУР/ГУТ — это регулятор давления, или регулятор DS. Все всегда валят на грушу, но не нужно забывать, что в любой системе важна КАЖДАЯ деталь. Особенно регулятор DS. Итак, курение форумов, литературы и прочего помог понять основные принципы работы регулятора:
1. Насос забирает жидкость из бачка и гонет на вход регулятора DS.
2. На входе регулятора DS стоит датчик контроля давления давления с насоса (всего на 1,5 бара).
3. На входе регулятора давления стоит запорный клапан. Его суть проста: когда насос работает, часть энергии уходит на открывание этого клапана и в регулятор поступает жижа. Когда насос перестает работать, клапан запирается.
4. Когда клапан открывается, то проиходит разделение потоков: один поток (большее сечение) идет прямиком на рулевой редутор, второй поток (значительно меньшее сечение) поступает в следующую камеру для работы с тормозами. Отсюда вывод: груша никак не участвует в работе гидроусилителя руля. Если заглушить машину, то руль станет сразу тугой.
5. Первый полученный поток идет по известной схеме обычного гидроусилителя руля: редуктор, из него обратка на бачок. Все, цепь замкнулась. По сути контур ГУР ничем не отличается от систем с вакуумным усилителем тормозов, кроме того, что появляется запорный клапан на пути жижи и небольшая часть потока уходит на второй контур.
6. Второй полученный поток проходит тот самый таинственный путь, о котором мало пишут и говорят только шепотом. Вот с ним и предстояло разобраться. И тут на помощь приходит очень познавательная статейка с форума Е28: forum.bmw-e23.com/rabota-…oakkumulyatora-t3102.html
На входе второго контура стоит очередной клапанок, который работает просто: пока давление на входе второго контура выше давления в самом контуре он открыт. Как только давление во втором контуре становится больше, клапан закрывается. Это сделано для того, чтобы предотвратить сброс давления в первый контур на заглушенном моторе.
Итак, пробуем осмыслить далее: максимальное давление жидкости во втором контуре, при котором подача в него прекращается совсем, регулируется специальным клапаном. Очень-очень большим клапаном, подозреваю, что с большой пружиной (представьте, какой она должна быть, чтобы сдвинуться только при давлении в 50 бар). Если смотреть на корпус регулятора DS, то его часть видна снизу как закрученный/запрессованный усеченный конус (или шляпа что ли). При этом открывается новый контур, альтернативный второму контуру — обратка регулятора DS, через которую жидкость поступает обратно в бачок. Собственно это и есть сам «регулятор».
Что же делает груша? Да собственно и немного. Внутри неё есть шарик с газом, который создает встречное давление жидкости, ведь жидкость, как известно, несжимаемая субстанция, а нам надо как-то выдать порцию жижи в усилитель тормозов в случае необходимости, причем иногда достаточно быстро.
Ну, и, наконец, для чего нужен весь второй контур с грушами, «шляпами» и прочим? Собственно, облегчать жизнь водителю, когда он надумает затормозить. А происходит это просто: при нажатии на педаль мы открываем в гидроусилителе тормозов некоторое окно для второго контура, и груша с превеликим удовольствием сбрасывает тяжкий груз давления жижи со своих плеч на ГТЦ. При этом стравленное в ГУТ из регулятора количество жидкости поступает из ГУТ в бачок.

Читайте также:  Свежий зеленый салат с грушей

Этап третий: метод тыка.
Пока я изучал, думал, прикидывал, первая мысль, которая напросилась: насос не создает достаточное давление. Но что-то внутри говорило: «ты же вскрывал его, ремонтировал! Дело не в нем».

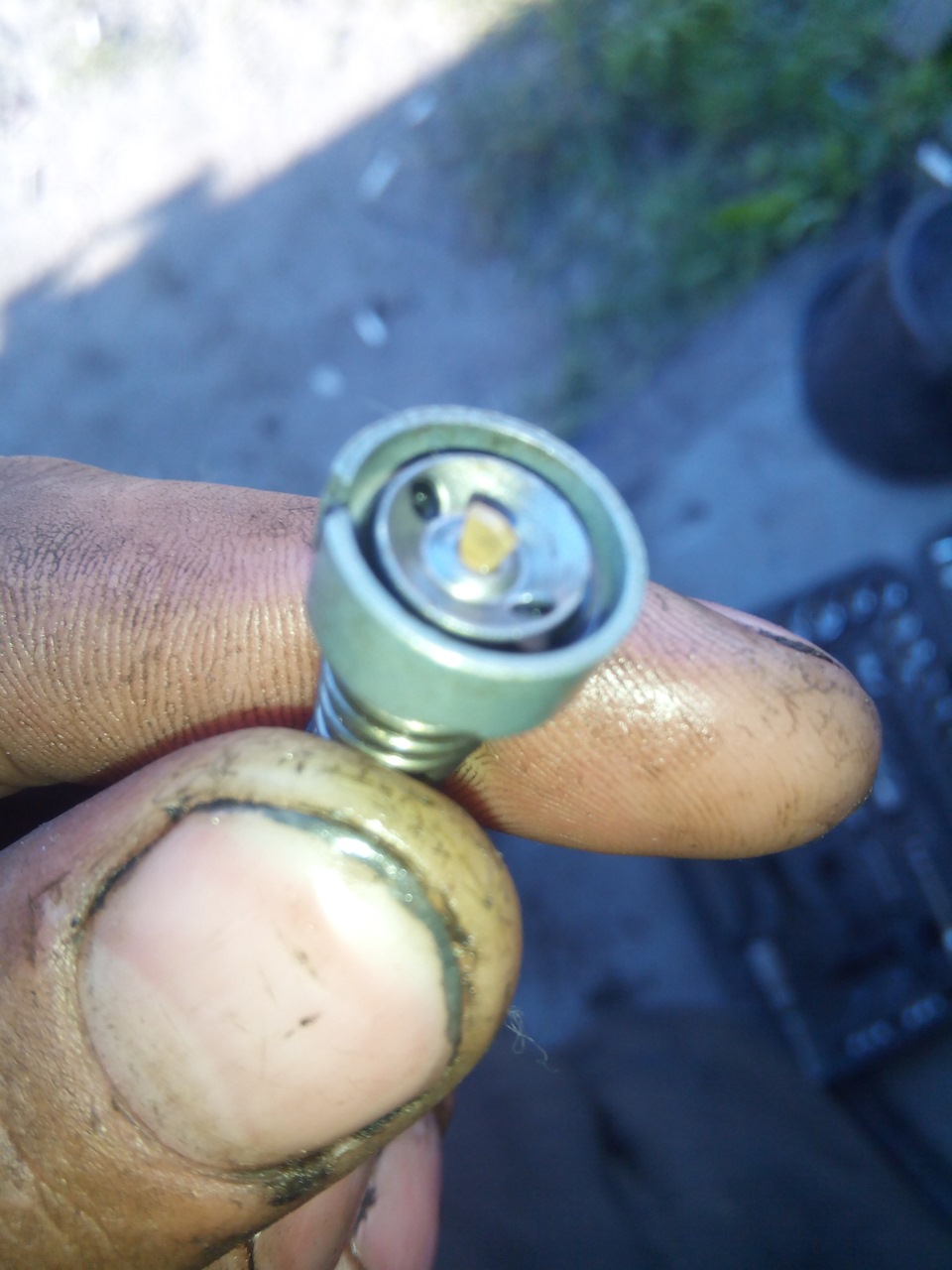

И тут началось: сначала я решил выкрутить штуцер обратки ГУТ:

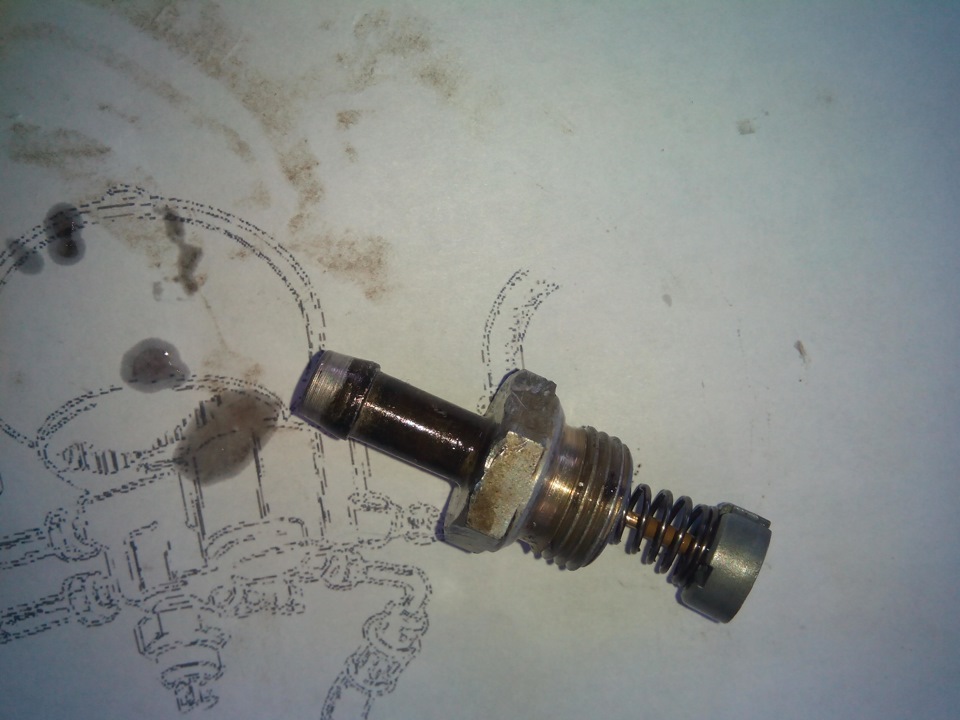

Мне показалось нелогичным, что на его клапане нет резинового кольца, немного порылся в заначке и нашел кольцо подходящего диаметра. Результат — как будто бы лучше! Проехался — нифига…

Далее я снял регулятор DS и продул его компрессором (мало ли чего закисло, пока лежала). Грушу при этом не снимал:

Не значительно на столько, что достигнутый результат можно приравнять к самовнушению: «что-то сделал -что-то должно улучшиться».

И вот товарищ Losk2403 привез мне разных штуковин от семерки Е32: ГУТ, два регулятора с мертвыми грушами и три различных насоса (от Е32 М30, Е34 М50 и ещё чего-то).

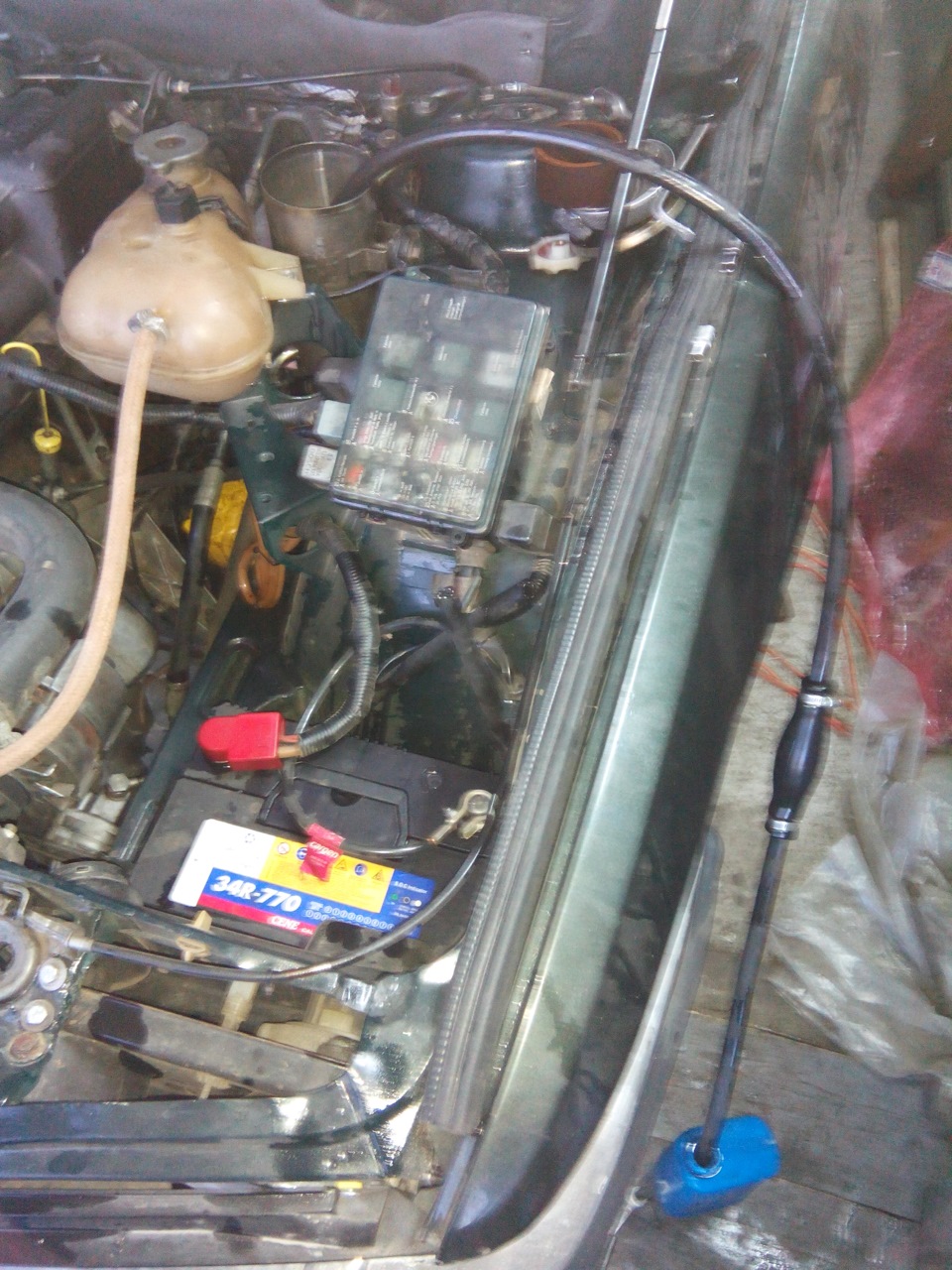

Тогда я начал исключать узлы. К этому времени я уже неплохо приноровился откачивать жижу из бачка шлангом для слива бенза=) Ибо шеврона было потрачено к тому времени немало.

Итак, следующий на повестке дня ГУТ. Ставлю от Е32. Он компактнее, интереснее бачок тормозухи встал, в общем, ожидал чуда.

Чуда не случилось… К тому же, даже закрутив шток до упора, педаль тормоза стала выше сцепления намного. Да и бывалый пользователь MiposlaB , что неоднократно отписывался у меня в комментариях, сообщил о заводском дефекте ГУТ от Е32.

Настало время насоса… Выбор был огромен, но я взял насос от донора, с которого когда-то перекочевал двигатель в Белку, ибо остальные не подходили по креплениям.

Результата ноль! К тому же поставленный насос потеет.

Все… Стоп машина!

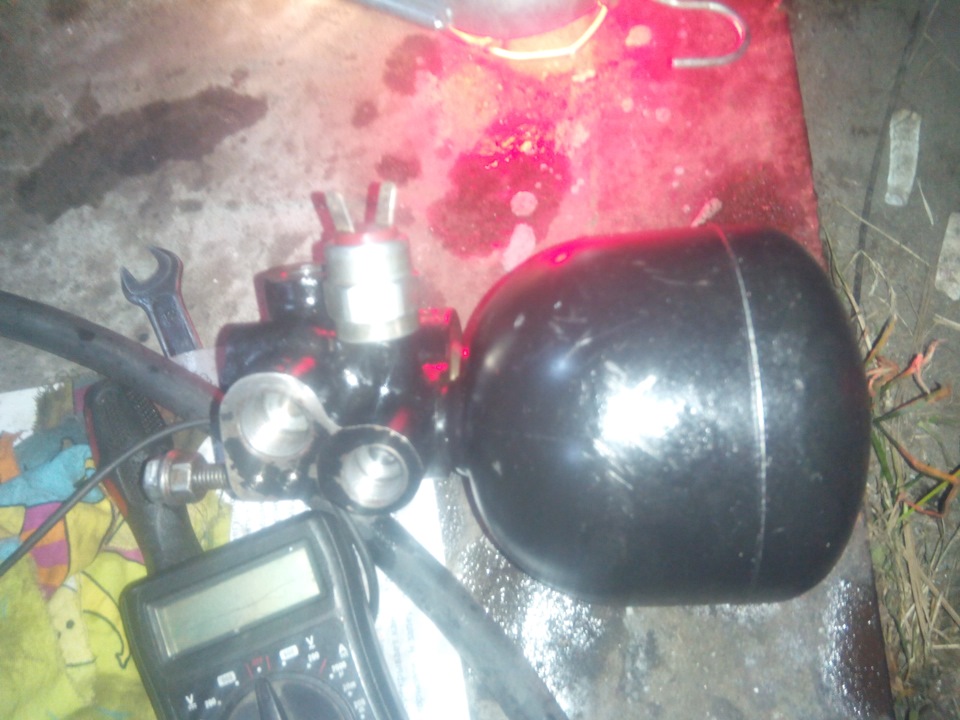

Осмыслив теорию, которую описал ранее, я решил снова снять регулятор, но на этот раз открутить грушу и опять продуть.

Процесс откручивания груши по накатанной:
1. Снимаем регулятор вместе с грушей
2. Закручиваем в резьбу крепления груши два болта
3. Желательно выкрутить датчики
4. Зажимаем грушу между болтом крепления сайлентблока заднего моста с небольшим смещением в сторону (там как бы ямка получается для груши очень удобная) и гидравлическим подкатным домкратом. При этом вкрученные болты в регулятор должны торчать наружу, а не под машину.
5. Приподнимаем машину немного домкратом через грушу.
6. Ставим монтировку или силовую отвертку между болтами и резким движением срываем грушу с резьбы.

Убедился для успокоения души в том, что груша живая, вставив предварительно очищенный болт в отвертие груши — шарик на месте.

Когда продувал регулятор из отверстия груши вылетел клапан. Его тоже прочистил и продул. Интересно, что в клапане есть два боковых отверстия и в регуляторе тоже. Вставил обратно клапан, контролируя, чтобы отверстия совпали, аккуратно накрутил грушу, не сбивая положение клапана, после чего притянул её. Заменил кольца на датчиках, собрал систему, завожу.

Читайте также:  Где лучше посадить грушу на даче

При адекватных нажатиях на педаль тормоза жидкость в бачке поднимается незначительно, при длительном стоянии на тормозе руль не закусывает! При резком торможении руль не закусывает!

И вот после некоторых работ с авто по другим узлам я, наконец, решил съездить за рулем Буцефала на работу (а это нормальный такой тест-драйв длиной в 20 с лишним километров в один конец), а потом на СТО к товарищу, чтобы заняться задним мостом.
Перед этим я заметил, что уровень почти на дне. Мелькнула мысль: «Странно». Долил и поехал. Руль немного тяжеловат, тормоза тоже, но больше нет закусывания. Я был рад, не смотря на то, что попал в жуткую пробку. Но после того, как приехал на работу, через некоторое время заметил лужу под машиной — АТФ!
Уровень в бачке упал. Вечером долил и поехал к Антону на СТО. Там выявили, что тек усилитель тормозов — как раз то, о чем упоминал Мирослав.

На СТО у нас не было времени заниматься гуром (итак хватило дел на 2 вечера с приездом домой совсем не в детское время), и второй ночью, двигаясь по пустым дорогам, я почти не проронил ни капли. На утро обнаружил под авто небольшую лужицу. Уровень держался. Поехал опять на работу, дороги были относительно свободны, приехал — уровень нормально. После работы изучение лужи — совсем немного. Вывод: пробки провоцируют течь.

Итак, завтра момент истины. Я однозначно верну перебранный насос, вне всяких сомнений поставлю обратно родной усилитель тормозов и попробую по совету Мирослава заменить регулятор. Хоть меня и перестало беспокоить закусывание, но усилители очень плохо помогают водителю, туговаты и педаль и руль.
